Frequenzgangmessungen bei DRMH2
Beim 2. Treffen der Newsgruppe
de.rec.musik.hifi
(DRMH2) haben wir
Frequenzgangmessungen an mehreren Phono- und Hochpegelvorstufen gemacht.
Dazu hat Patrick auf seinem Laptop einen Frequenzsweep von 0,2 Hz bis 20 kHz
erzeugt, der an seinen USB-DAC geschickt wurde. Von dort wurde über
einen Abschwächer von 60 dB der Eingang der Vorstufe getrieben. Der
Ausgang der Vorstufe wurde an einen Tascam CDRW-700 CD-Recorder
angeschlossen, der den Sweep auf eine CDRW aufnahm. Diese CD habe ich
auf den PC gerippt und die WAVs mit ft (einem kleinen Programm zum
Rechnen von Spektren, hier
erhältlich) und gnuplot zu Frequenzgängen weiterverarbeitet:
- mit einer FFT wird ein Frequenzspektrum erzeugt.
- das Spektrum wird mit der Leistungsdichte des Sweeps korrigiert.
- im Falle von Phonovorstufen wird das Spektrum mit dem
Spektrum der RIAA Preemphase verrechnet, um die Abweichung
zur RIAA Deemphase zu bekommen.
- Als letztes wird das Spektrum mit dem Spektrum der Messkette
(USB-DAC - Tascam CDRW-700) verrechnet, um den Einfluß von DAC
und ADC zu kompensieren.
Die Frequenzgänge sind im PNG-Format (Portable Network Graphics)
verfügbar und haben jeweils nur einige kB. Das gesamte Paket
steht außerdem als
gezipptes Tarfile (33 kB)
und als
Zipdatei (36 kB)
zur Verfügung.
Die Messkette

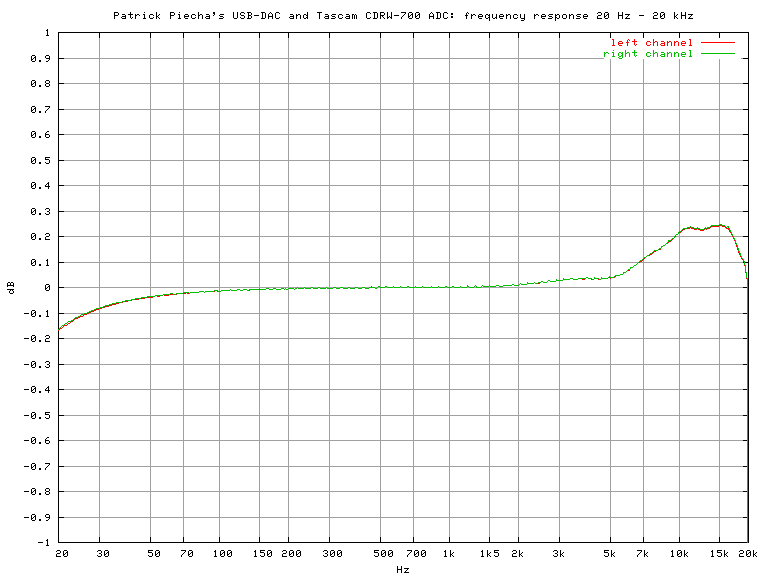

Das ist der Frequenzgang der Messkette, bestehend aus Patrick Piecha's USB-DAC
und dem CD-Recorder Tascam CDRW-700 von Andreas Hünnebeck.
Ob die Abweichung von 0,25 dB an den Frequenzextremen des Hörbereichs
nun vom Tascam oder von Patricks USB-DAC kommen, läßt sich nicht sagen.
Hochpegelvorstufe AH Pre-1
Das ist die Hochpegelstufe aus dem Selbstbauvorverstärker Pre-1 von
Andreas Hünnebeck.

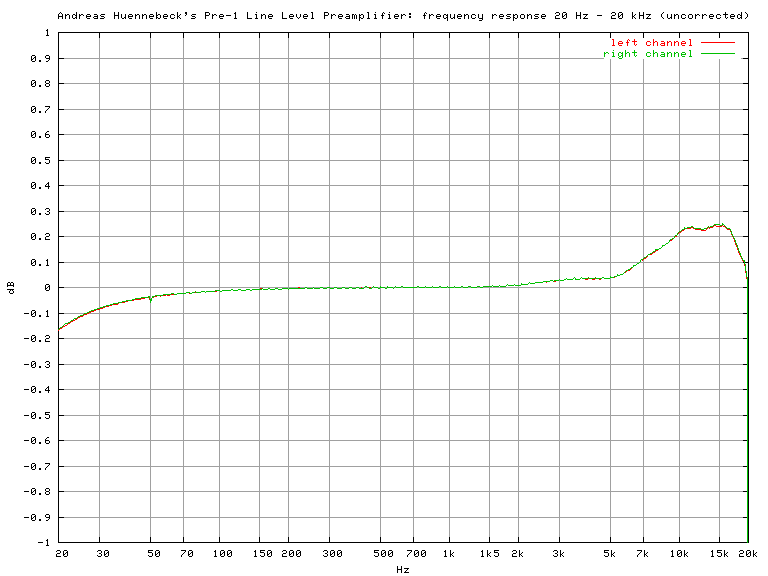

Der unkorrigierte Frequenzgang ist praktisch identisch mit dem der Messkette.

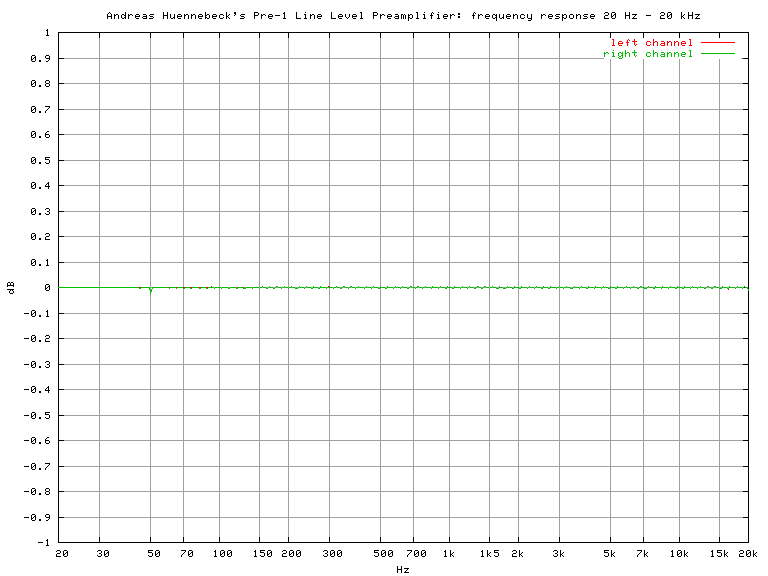

Der korrigierte Frequenzgang hat Abweichungen von weniger als 0,01 dB
im Hörbereich. Das war allerdings auch zu erwarten und zeigt, daß die
Korrektur funktioniert. Daher sind alle weiteren Frequenzgänge ebenfalls
korrigiert.
MC-Phonovorstufe AH Pre-1

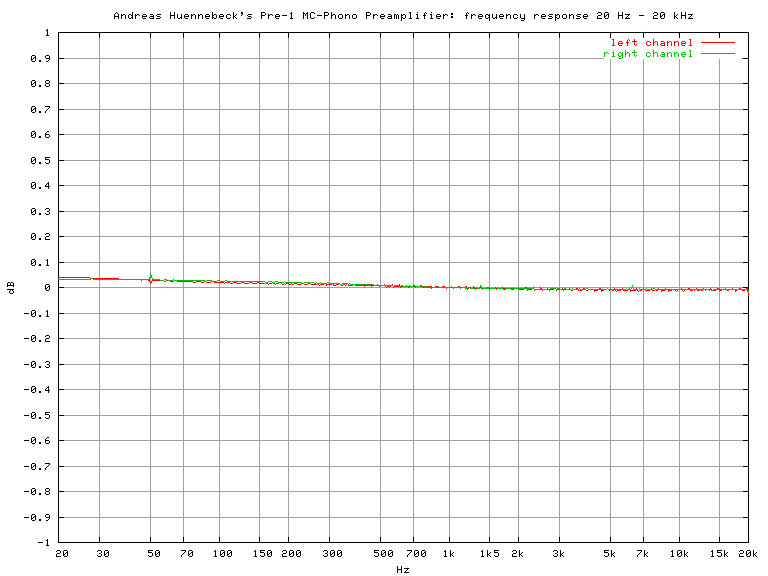

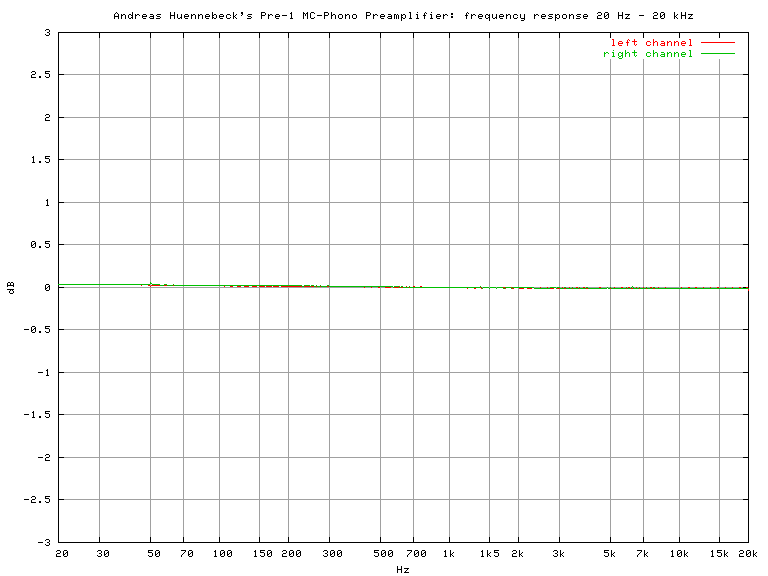

Das ist die MC-Phonovorstufe aus dem Selbstbauvorverstärker Pre-1 von
Andreas Hünnebeck.
Es ist kaum zu glauben, aber die Abweichung vom Ideal scheint maximal
0,03 dB im Hörbereich zu betragen. Ob ich da einen Rechenfehler gemacht habe?
Perfekt.
MM-Phonovorstufe Peter Sauter

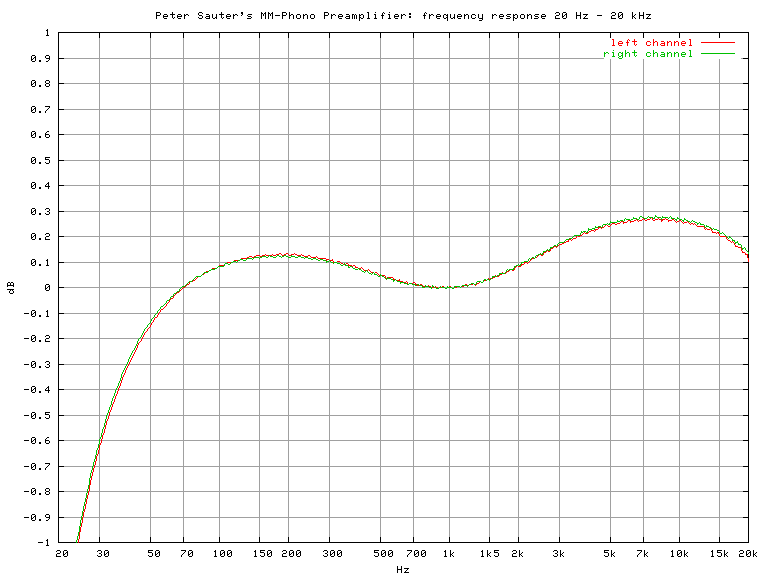

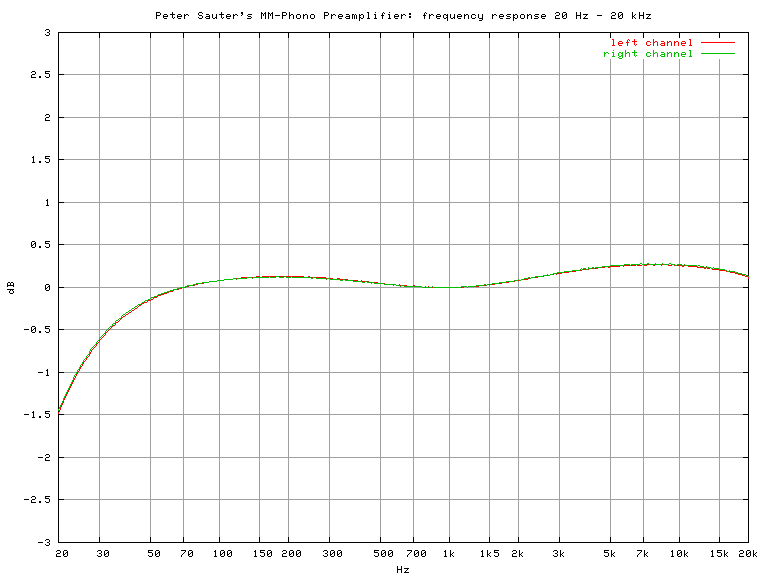

Das ist die MM-Phonovorstufe, die Peter Sauter gebaut hat.
Die Abweichungen sind im Hörbereich oberhalb von 40 Hz nicht größer
als 0,3 dB. Unterhalb von 40 Hz fällt die Kurve wegen des 10 Hz
Subsonicfilters ab, weicht aber bei 20 Hz immer noch weniger als 2 dB ab.
Sehr gut.
